布氏硬度測量軟件

發布時間:2024-08-03 16:48:19  閱讀:12次
布氏硬度測量軟件主要用于自動測量壓痕并計算硬度值,還包括有其它功能如硬度轉化,報告打印,和數據保存等。
詳情

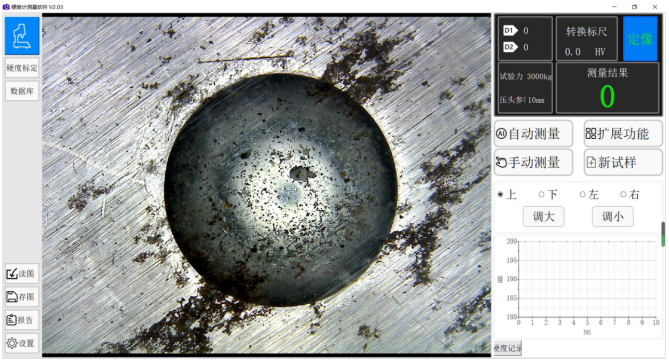

1.主界面:打開軟件進入主界面

image.

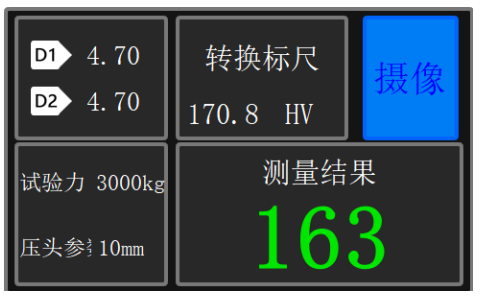

2.狀態欄顯示

image.


D1、D2 ,顯示測量壓痕的直徑。

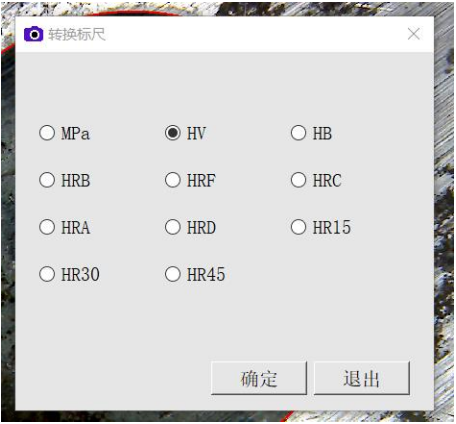

轉換標尺,顯示測量結果的轉換值,點擊轉換標尺可以選擇需轉換的標尺。

image.


試驗力、壓頭參數,顯示用戶所選擇的計算標尺。

測量結果,顯示測量的硬度值結果。

攝像、定像,切換按鈕實時測像與固定圖像。

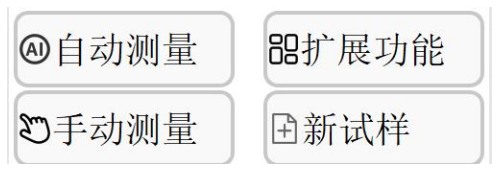

3.功能鍵

image.


自動測量:按自動測量可以進行固定圖像并將固定的圖像進行自動測量壓痕,

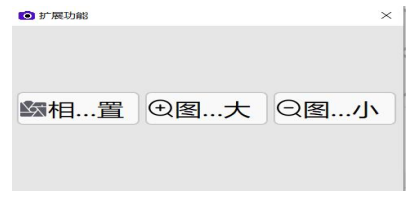

擴展功能:

image.

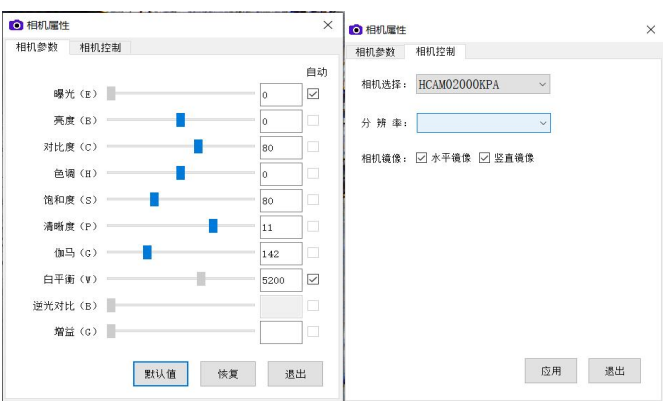

相機設置

正常情況下,攝像頭參數只需在軟件安裝后第一次使用時設置。之后系統將自動保存參數設置。


相機設置: 在擴展功能的設置欄里,點擊相機設置按鈕, 攝像頭驅動提供的設置對話框彈出。

圖像放大、圖像縮?。嚎梢詫@示圖像區域進行圖像放大與縮小。


image.

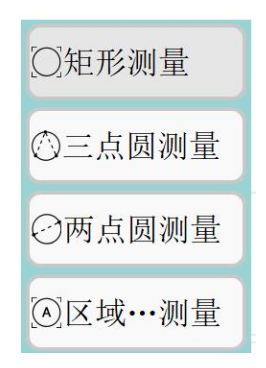

手動測量:

image.


1)矩形測量, 先鼠標移到一個覆蓋壓痕的長方形的對角,橫豎參考線幫助定位,按住拖拉到另一個對角;

2三點圓測量,選擇后手動點擊壓痕上的任意三點,然后會手動沿著壓痕的邊緣畫出一個圓。

3兩點圓測量,選擇后手動點擊壓痕上的兩點(兩點是在同一直徑上的兩個點),然后會手動沿著壓痕的邊緣畫出一個圓。

4區域測量,當界面上有多個壓痕的時候,此時系統會隨機測量壓痕,這個功能主要是指定測量所需要的壓痕硬度。

新試樣:點擊新試樣可以編輯試樣的工件編號。

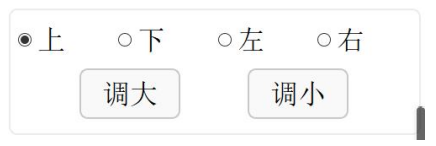

硬度值微調功能

image.


選擇若所測得硬度值與壓痕不吻合,可以選擇不吻合的方向進行細微調整,或調大或調小。

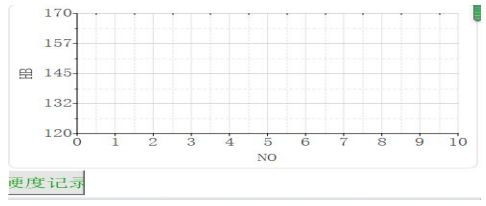

硬度曲線

image.

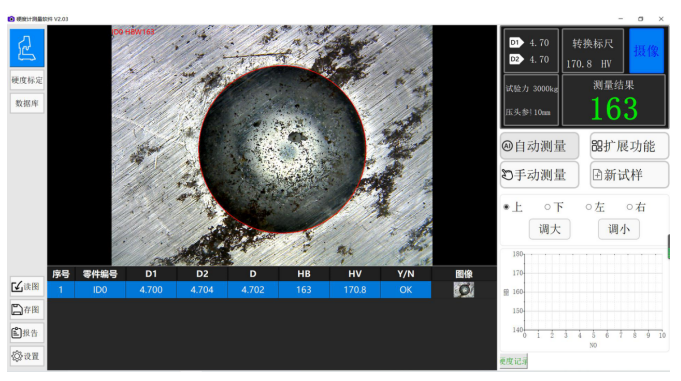

測量完成后主界面顯示壓痕區域會縮小,所測量的壓痕列表會出現在壓痕圖像區域的下方


image.

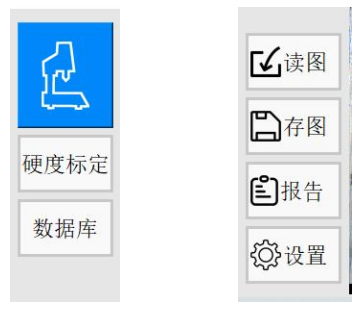

其他功能鍵介紹:

image.


硬度標定,在此界面下可以標定標準硬度塊的測量硬度值。

image.

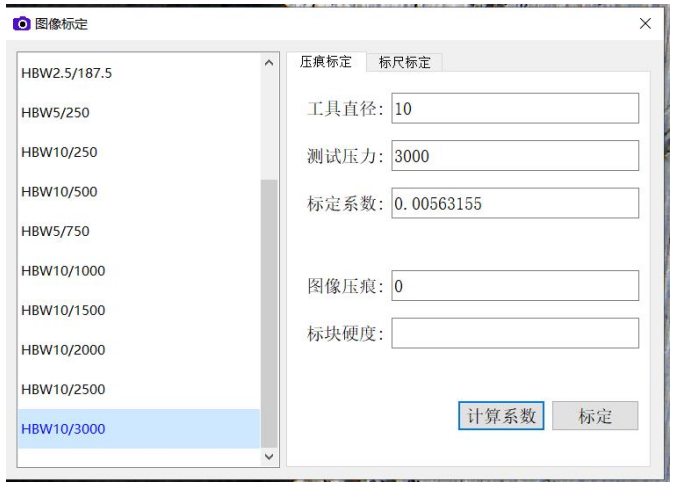

壓痕標定:左側列表為標尺所以列表,藍色標記的為當前選擇的標尺。用戶先在測量界面測量標準硬度塊的原始壓痕,若跟實際值有差距,可以在圖像標定中選擇對應標尺,將標準硬度填入表格中,點計算系數并進行標定,標定后點關閉退出。

image.

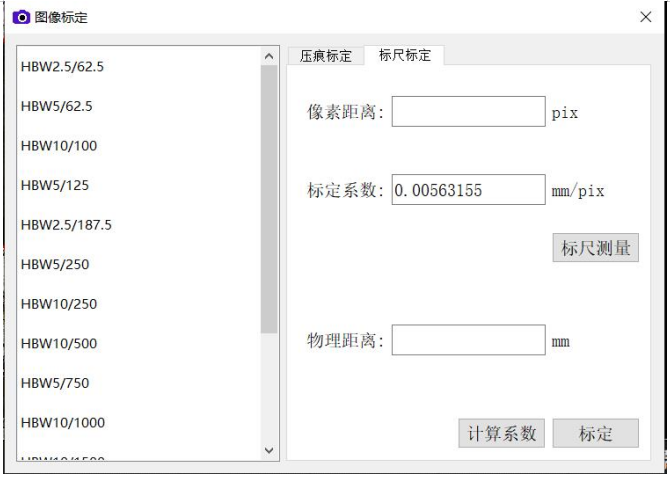

標尺標定:用自動測量測量出壓痕硬度值,并用讀數顯微鏡讀所測壓痕的物理直徑,將讀到的數據填入表格點擊計算系數并進行標定即可。

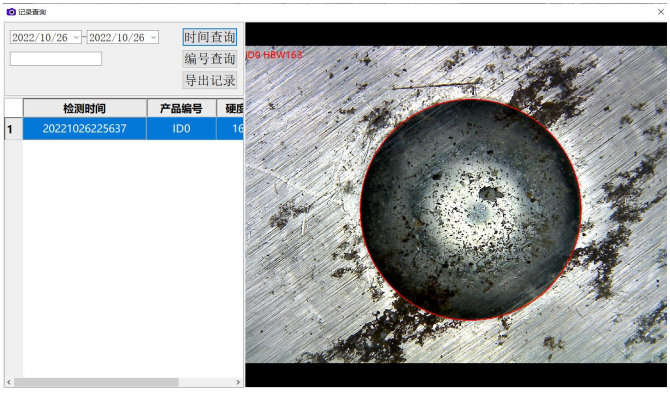

數據庫:在此界面中可以查看之前所測硬度的所有記錄。

image.

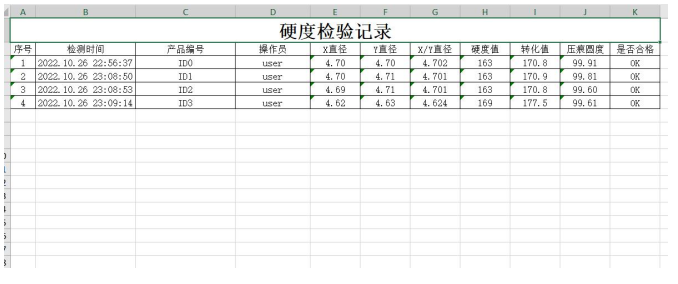

可以按照時間進行查詢,也可以按照某工件的編號進行查詢。所查到的記錄會出現在以下列表中,點擊導出記錄,可以將此列表顯示的所有記錄進行EXCEL表格導出。

image.

讀圖、存圖功能,再此不多做介紹,可以將所采集的壓痕圖像進行保存到計算機的指定位置,也可以將指定位置的壓痕圖片顯示到界面壓痕顯示區。

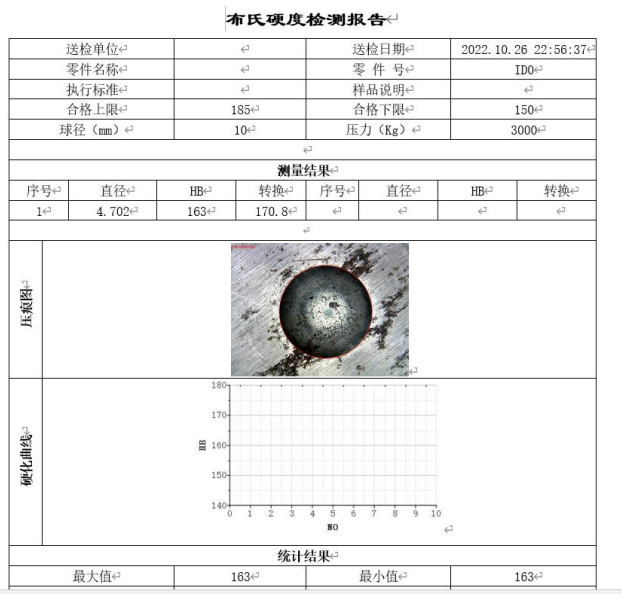

報告:可以將壓痕下方顯示的硬度結果列表進行WORD文檔格式導出。

image.

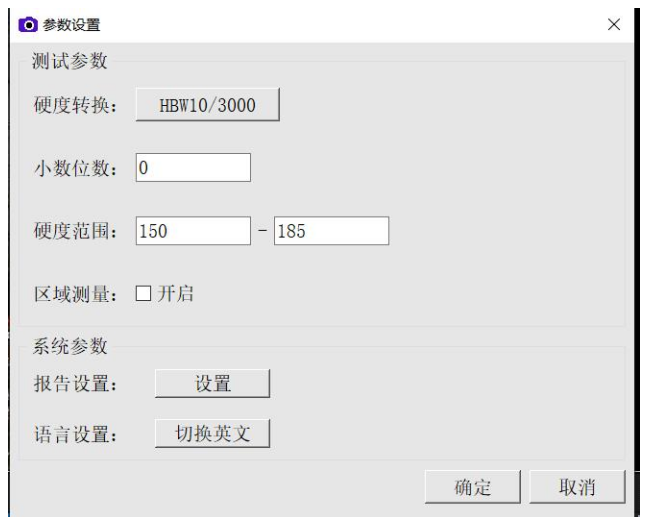

參數設置:在此界面可以根據用戶自身的需求對軟件進行設置。

image.


硬度轉換:即為選擇測量的標尺。

小數點位數:用戶可以指定所測量壓痕硬度值的數值小數點顯示位數。

硬度范圍:可以指定所測量材質的硬度值范圍。

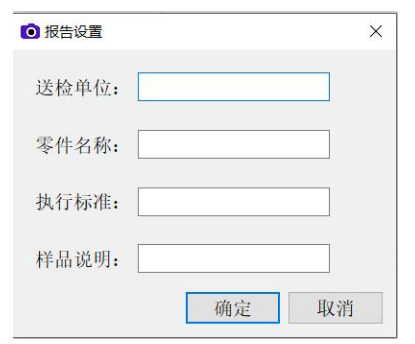

報告設置:可以再此設置報告的表頭。

image.

語言設置:可以進行中英文切換。
